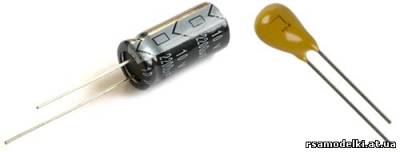

Конденсатор, в народе именуемый кондером, является средством накопления электроэнергии в электрических цепях. Типичной областью применения являются: сглаживающие фильтры в источниках электропитания; цепи межкаскадовых связей; фильтрация помех.
Электрическая характеристика конденсатора определяется его конструкцией и средствами используемых материалов. Конденсатор состоит из пластин (или обкладок) находящиеся друг перед другом, сделанных из токопроводящего материала, и изолирующего материала (в основном бумага и слюда).
Основной характеристикой является емкость. Измеряют емкость в МикроФарадах (мкФ)(1*10-6 Фарада), НаноФарадах(нФ)(1*10-9 Фарада) и ПикоФарадах (пФ)(1*10-12 Фарада). Если вы разберете конденсатор, то увидите там обкладки. Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одним важным параметром конденсатора является рабочее напряжение. Напряжение это не с потолка берется, а характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика и смерть кондера.
Параллельное и последовательное соединение в схемах
При параллельном соединении двух конденсаторов С1 и С2:
Емкость находится так: Снужное = С1 + С2
Напряжение: напряжениенужное=напряжение*С1/С2
При последовательном соединении двух конденсаторов С1 и С2:
Емкость находится так: Снужное = С1*С2/ С1 + С2
Напряжение: на наименьшую емкость подается большее напряжение.
Можно конечно написать формулы, но лучше не мудрить и купить нормальный кондер.
Расшифровка обозначений:
Примеры, остальные по аналогии:
9,1пф - 9П1
22пф - 22П
150пф - Н15
1800пф - 1Н8
0.01мкФ - 10Н
0.15мкФ - м15
50мкФ - 50М
6.8мкФ - 6М8
Зарубежные керамические дисковые конденсаторы (темно желтые такие):
(последняя цифра обозначает кол-во нулей на конце)
391 - 390пф132 - 1300пф
473 - 47000пф
1623 - 162000пф - 162нф
154 - 150000пф - 0.15мкф
105 - 1000000пф - 1мкф
.001 - 0.001мкф
.02 - 0.02мкф
Типы конденсаторов:
БМ - бумажный малогабаритный
БМТ - бумажный малогабаритный теплостойкий
КД - керамический дисковый
КЛС - керамический литой секционный
КМ - керамический монолитный
КПК-М - подстроечный керамический малогабаритный
КСО - слюдянной опресованный
КТ - керамический трубчатый
МБГ - металлобумажный герметизированный
МБГО - металлобумажный герметизированный однослойный
МБГТ - металлобумажный герметизированный теплостойкий
МБГЧ - металлобумажный герметизированный однослойный
МБМ - металлобумажный малогабаритный
ПМ - полистироловый малогабаритный
ПО - пленочный открытый
ПСО - пленочный стирофлексный открытый
Обратите внимание, что существуют поляризированные и неполяризированные конденсаторы. При неправильном включении поляризированного вы можете вывести его из строя! Будьте внимательны, и смотрите на обозначения на корпусе кондера. Например дисковые керамические - неполяризированные, а почти все конденсаторы ёмкости более 0,5 мкФ - поляризированные.
Конденсаторы переменной ёмкости
Применяются чаще всего для регулировки приемных - передающих контуров, и другого. Подстроечные конденсаторы необходимо крутить диэлектрической отверткой, а на переменных выведена ручка (по аналогии с резистрорами).
Обозначения на схеме:
 - конденсатор постоянной емкости, общее обозначение
 - постоянной емкости поляризованный
 - переменной емкости
 - подстроечный, общее обозначение |
|
